EMI滤波电路中的共模电感是如何通过交流电的，电感特性是不能通过变化电流的，市电交流电一秒钟就变化50hz频率，是怎么通过的？
从共模电感问题引申出三个话题
从这位朋友的提问中我要提醒大家关注三点：一是共模电感不只用于EMI滤波，也用于EMC滤波，它可以起到双向滤波的作用。二是电感的特性并不是不能通过变化的电流，而只是起到阻碍电流变化的作用。三是工频交流50HZ的电源频率相对来说并不是很高的一个频率。现在数字电路中几KHZ的信号是很常见的。

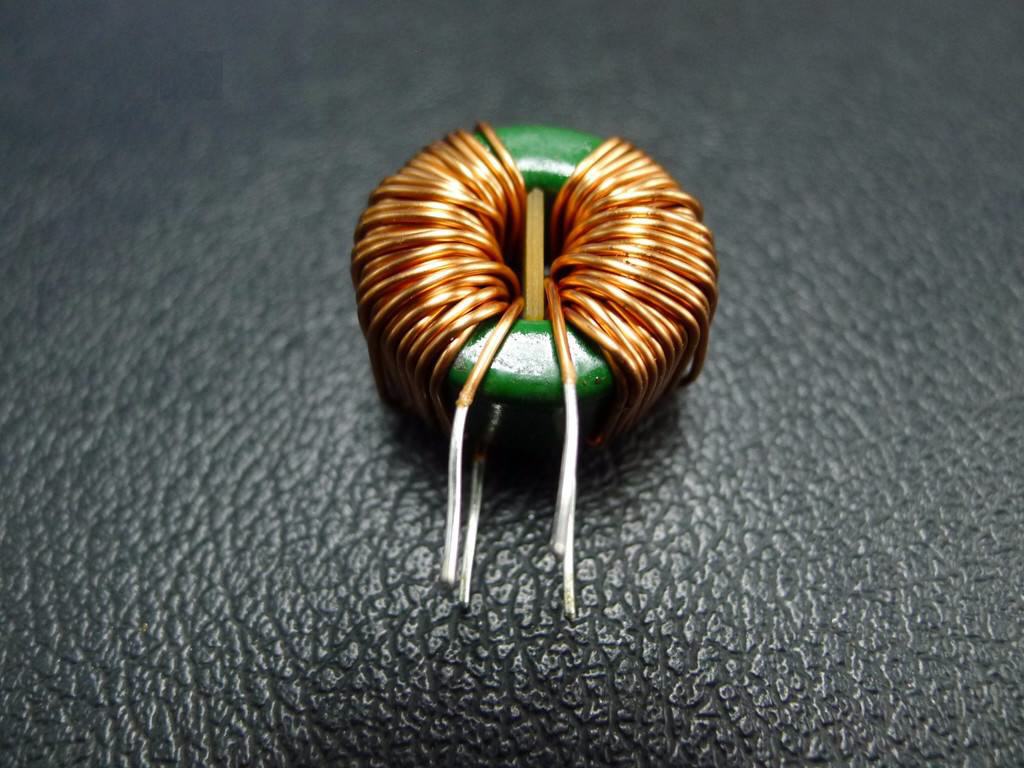

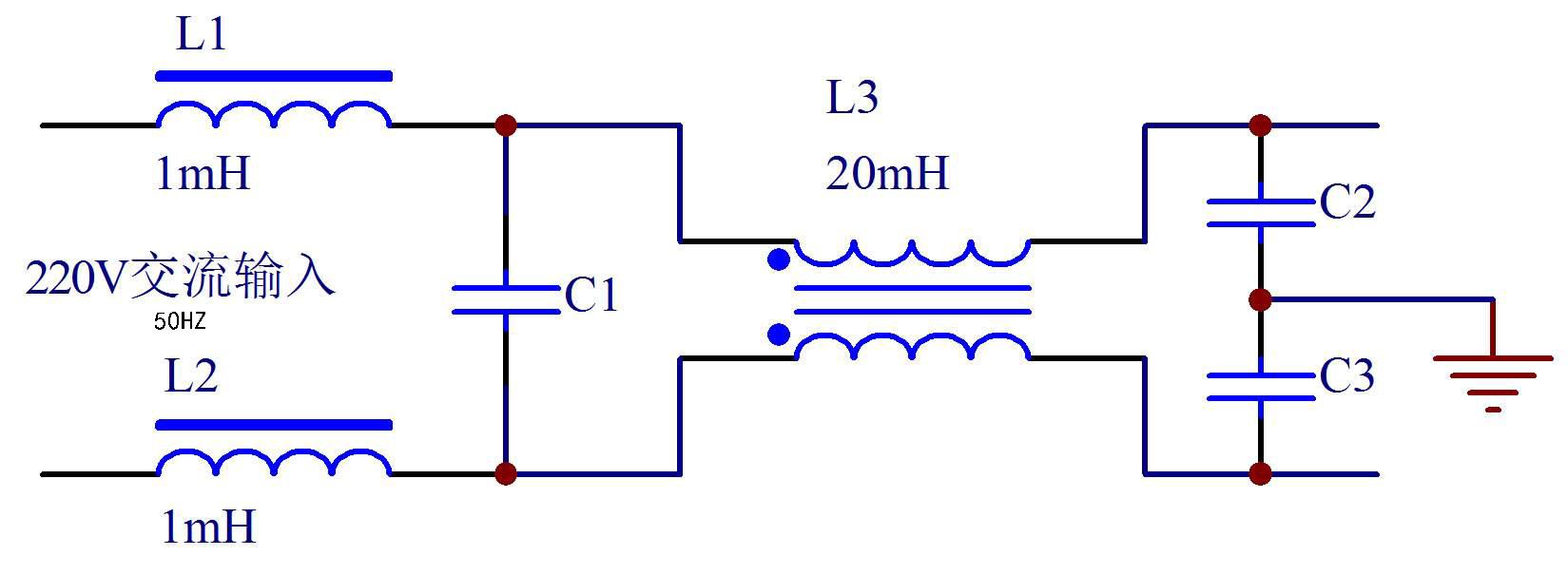

共模电感在电路的输入端可以起到双向滤波的作用，即可以防止电路内部的高频信号对外辐射，产生EMI干扰，也可以阻止外部的共模信号进入电路，提高电路的EMC电磁兼容性能。所以它对进入和出去的高频信号都有阻碍作用。相当于一个双向看护的门神！欧美国家对电子产品的EMC和EMI性能要求很严格，现在我们国家也开始关注电子产品这方面的性能，所以现在电子产品中共模电感使用的越来越多。

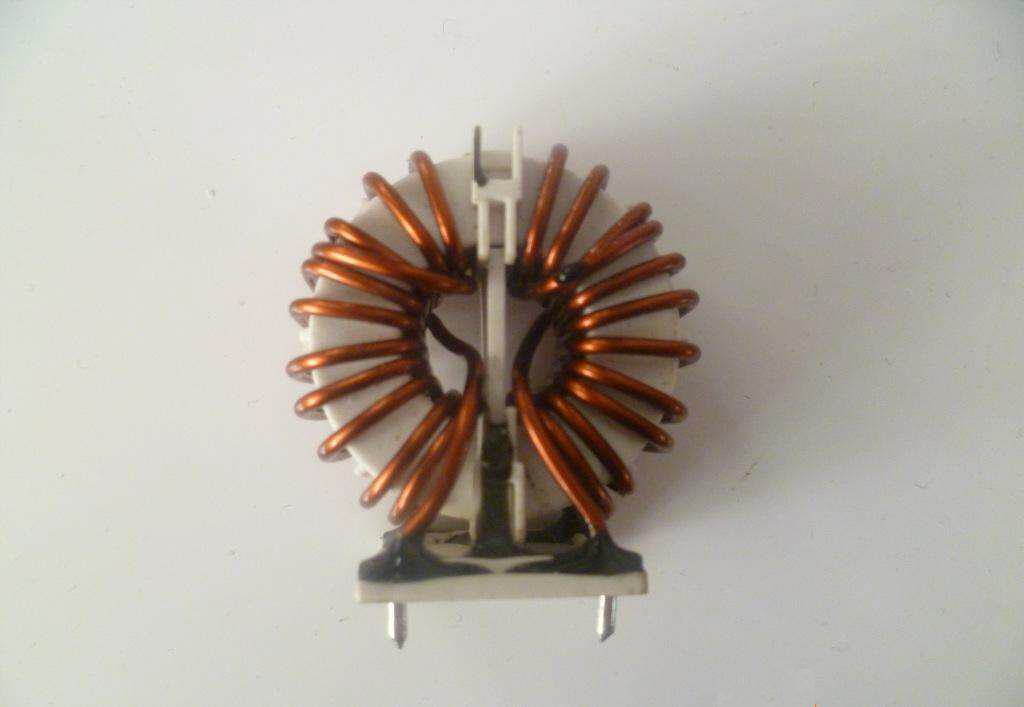

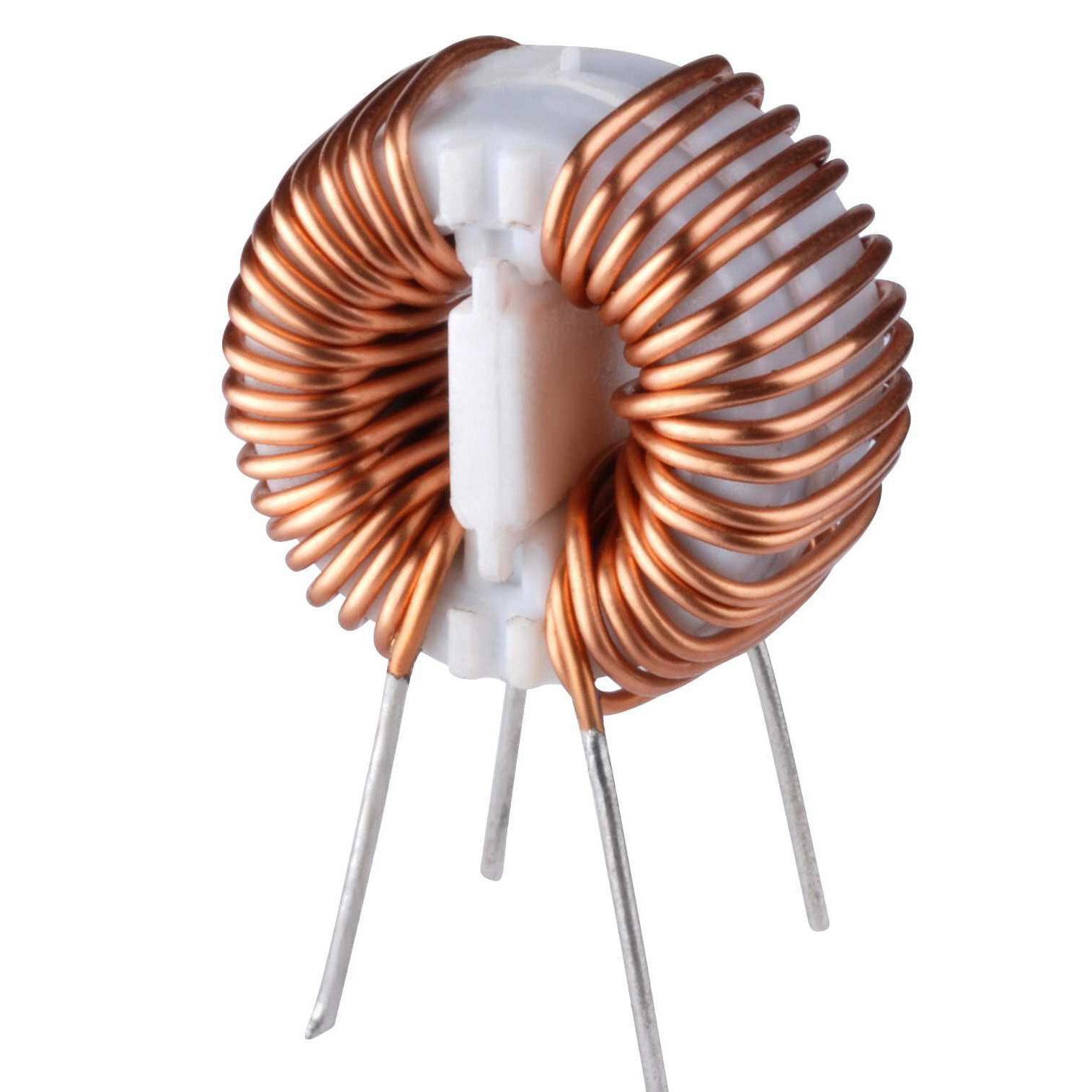

共模电感对电流的阻碍作用
我们知道，电感的电流不能突变，电感有阻碍电流变化的作用，这个阻碍作用是指当电流要增大时，它会阻碍电流增大，而当电流要减小时它又反过来阻碍电流减小。
50HZ频率的信号高不高
工频电源50HZ的频率按一般人的想象，一秒钟要振荡50次，感觉好像应该是很高的频率了。不过按照电气和电子工程师学会(IEEE)制定的频谱划分表，信号的低频频率为30~300kHz，中频频率为300~3000kHz，高频频率为3~30MHz，频率范围在30~300MHz的为甚高频，在300~1000MHz的为特高频。虽然说电源与信号是不一样的，但是50HZ的频率怎么说都只能算低频。一般共模电感的电感值要根据要滤波的频率范围选择，电感值基本都是mH级别的，所以假设有一个10mH的共模电感，根据电感的感抗计算公式可以算出感抗值是2*3.14*50*0.01=3.14欧姆。对于220伏50HZ的工频电源来说，这么小的感抗是很容易就能通过的，就是说对工频的电源的阻碍作用很小。
模拟电子技术近似很重要
其实大学在学习模拟电子技术的时候要注意理想情况和实际情况的区别，在进行电路分析中哪些量是可以近似的，哪些不能近似，哪些可以忽略，哪些不能忽略。就像这种共模电感为什么能通过50HZ交流信号的问题就是要理解近似这个概念，就是说50HZ的电源信号对于感抗很小的电感来讲近似于直流信号。
|
